dKart Navigator

dKart ECS включает следующие программные продукты:

dKart Navigator – навигационная программа общего назначения, выпускаемая в различных версиях, предназначенных для следующих типов судов.

• 3.50 – для маломерных судов
• 4.50 – для судов прибрежного плавания
• 5.50 – для судов неограниченного плавания (ЭКС классов «А» и «B», IEC 62376)
• 6.50 – для судов неограниченного плавания - версия с расширенным функционалом

Возможно расширение функционала в любой из версии согласно пожеланиям заказчика.

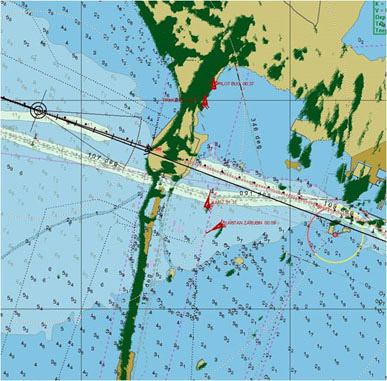

Наложение радарного изображения

• Обеспечивается применением специализированной платы (радар процессора), поставляется отдельно
• Возможность управления радаром непосредственно из программы

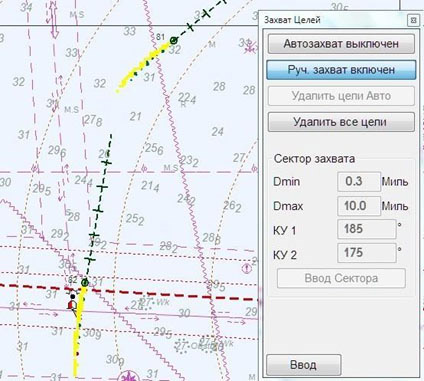

• Автоматический и ручной захват и сопровождение целей
• Идентификация цели САРП и АИС по данным, полученным от одной и той же цели

Генератор модели судна и прогноз движения судна при маневре

• Построение модели движения судна основанной на использовании данных параметров корпуса, винтов, рулей, двигателей, а также – результатов определения маневренных элементов (циркуляции и инерции)
• отображение на карте расчетной траектории маневра, моментов и точек начала перекладки руля и начала одерживания судна для выполнения точного поворота на новый курс (выход на заданную траекторию или в заданную точку)

Расчет и отображение элементов циркуляции судна

Расчет и отображение элементов инерции судна

Расчет и отображение траектории предстоящего маневра для выхода в заданную точку с учетом маневренных характеристик судна

Отображение растровых карт

• Отображение растровых электронных карт в форматах dKart Raster, полученных при помощи программы dKart Image, GeoTIFF, Geojpg
• наложение изображения растровой карты на 3D модель векторной карты

Отображение растровой карты в стереографической проекции

Наложение растрового изображения на 3D- модель векторной карты

3D моделирование рельефа дна

• построение в реальном времени трехмерной модели рельефа дна и отображение на ней судна и другой информации. Основа - батиметрические данные, содержащиеся в базе данных текущей карты, а также – данные о глубинах, измеренных эхолотом
• наложение изображения текущей карты на ее трехмерную модель
• построение профиля глубин между двумя точками, обозначенными на карте, с использованием трехмерной модели
• 2D – заливка глубин на карте на основе 3D

Отображение судна на 3D – модели векторной карты

Расчет и отображение профиля глубин между заданными точками по данным 3D модели векторной карты

Наложение данных навигационной и картографической информации на 3D модель векторной карты

Отображение глубин на карте в виде цветовой заливки (2D), рассчитанной на основе данных 3D модели векторной карты

Сбор и отображение пользовательских глубин

• регистрация измеренных глубин от эхолота в специальной базе данных, и отображение их на карте
• ручной ввод глубин на карту
• удаление пользовательских глубин из базы данных в выбранной области
• отображение пользовательских глубин на карте и на трехмерной модели

Отображение 3D – модели векторной карты

Отображение измеренных глубин на карте

Отображение 3D – модели морского дна по данным векторной карты совместно с данными фактически измеренных глубин

Планирование и выполнение промерных работ

• создание и редактирование промерных галсов
• выработка рекомендаций по управлению судном для удержания его на галсе и при смене галсов, отображение обследованной полосы на карте
• коррекция данных эхолота для учета систематических погрешностей
• автоматическая запись данных о глубине от эхолота, позиционирующей системы, маршрутных координат относительно запланированного галса и меток времени для последующей обработки

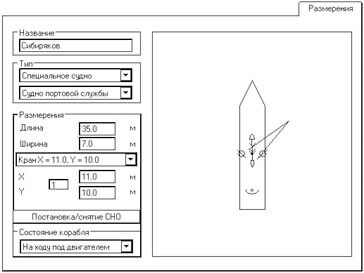

Обеспечение постановки плавучих СНО

Модуль предназначен для автоматизации управления судном при выполнении постановки (снятия) плавучих средств навигационного оборудования (СНО) и регистрации результатов выполненных работ.

• выдача рекомендаций при выходе в точку постановки объекта СНО
• обозначение фактического места установленного объекта СНО символом пользовательского слоя
• автоматизированное формирование отчета по установке объекта СНО
• экспорт проекта и отчета по установке объекта СНО с возможностью отправки их по электронной почте

Обеспечение буксировки крупногабаритных объектов

Обеспечение буксировки крупногабаритного объекта c использованием комплекта специального оборудования:

• спутниковой навигационной аппаратуры и магнитного компаса Furuno CP-500 на головном буксире (судне, на котором установлена система dKart Navigator)
• двух комплектов автономной спутниковой навигационной аппаратуры с радиомодемами, установленных в разнесенных точках буксируемого объекта

Печать выбранной области карты

Создание бумажной карты – копии прямоугольного района, включая маршруты, объекты пользовательского слоя, пользовательские глубины и внешние базы данных
